SPETTROGRAFIA

La spettrografia della voce consente di effettuare l'analisi acustica del segnale vocale in maniera obiettiva. I dati forniti da tale procedura sono abitualmente utilizzati per lo studio della patologia vocale. Il segnale vocale registrato, è sottoposto a scansione mediante filtri passa basso e passa alto . I filtri più comunemente usati sono:

filtro a 45 Hz (banda stretta)

filtro a 300 Hz (banda larga)

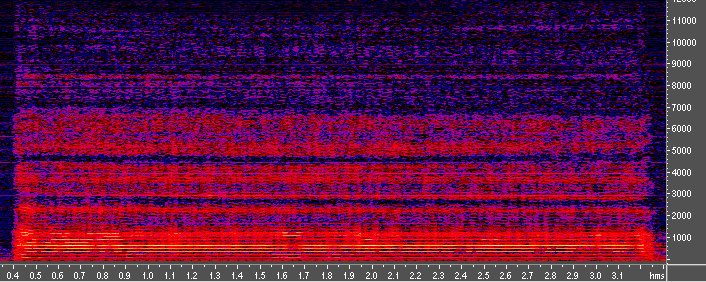

I tracciati (spettrogrammi) così ottenuti, contengono una considerevole quantità di informazioni sul segnale vocale registrato.

Lo spettrogramma a banda stretta (filtro a 45 Hz) mette in evidenza la struttora armonica del segnale vocale di cui andremo a valutare:

la presenza e la regolarità della struttora armonica del segnale (serie di linnee dritte, parallele tra di loro, multipli della frequenza fondamentale);
valutazione della frequenza fondamentale (Fo), come espressione del ciclo cordale cioè la frequenza di di vibrazione delle corde vocali;
presenza della componente aperiodica o di rumore del segnale, tipico delle sindromi disfoniche;
diplofonia: reperto che si riscontra nelle asimmetrie vibratorie del piano glottico.

Lo spettrogramma a banda larga (filtro a 300 Hz), mette in evidenza le formanti, cioè raggruppamenti di più armoniche. Questo tipo di tracciato è utilizzato principalmente per lo studio dei fenomeni di risonanza articolare.
